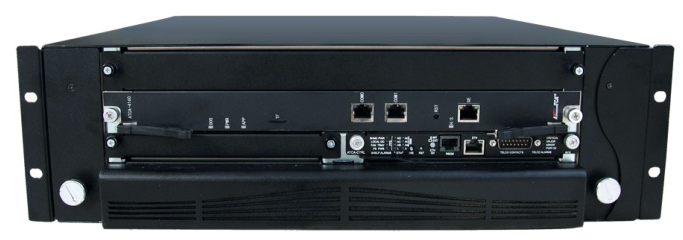

3G/LTE采集協轉器

一、產品簡介

電信運營商提供的無線上網服務在升級到3G/LTE之后，無線核心網絡的鏈路帶寬也升級到了10G 鏈路，這類鏈路使用GRE 或者GTP 等更為復雜的協議，從中提取各終端的報文、解壓縮、過濾、分流等操作更為復雜，需要專用的流量采集系統才能解決報文的獲取問題。

3G無線網絡的監控遠比Internet骨干網的監控要復雜。有兩種監控位置的設置，網關前端和網關后端。網關位于移動核心網絡與Internet骨干網之間，在TD-SCDMA和WCDMA上稱為GGSN（Gate GPRS Support Node）；在CDMA2000上稱為PDSN（Packet Data Service Node）。所謂網關前端是指在網關偏向Internet一側部署，而網關后端是指在網關偏向移動核心網一側部署。如果在網關前端監控，則無法得到用戶的IMSI（International Mobile subscriberIdentifier）號，雖然可以獲取用戶的IP 地址，但這個地址在PDSN上經過了轉換，無法得到IMSI號與IP地址的對應關系，從而無法從所還原的應用中得到用戶的身份。有一種途徑可以解決這個問題，即在獲取Internet上數據的同時，另外增加對Radius認證的監控，并另行部署一套Radius與IP之間關聯的分析軟件。

戎騰網絡研發的3G互聯網采集器/協轉器部署在網關后端，可以獲得完整的數據，而且不需要Radius接入點。在網關后端可以捕獲到IMSI、用戶IP 地址、PCF和PDSN地址、用戶上線時的BSID小區號、用戶的ESN號、用戶上線時間、用戶下線時間，以及訪問的互聯網報文。

二、特性
  • 整機最大支持64個萬兆以太網接口（使用ATCA-CNT16進行流量匯聚），整機支持640G的GTP流量處理，80Gbps的GRE流量處理。
  • 支持GTP（WCDMA、TD-SCDMA）和GRE（CDMA2000）的協議處理。
  • 在處理GTP時，支持GTP-C和GTP-U的報文處理。
  • 在處理GRE時，支持A10和A11協議，支持內外層分片，支持VJ解壓縮。
  • 支持同源同宿同輸出的流保持輸出方式。
  • 支持源IP（CRC）、目的IP（CRC）、源IP+源端口（CRC）、源IP（異或）、目的IP（異或）、源IP+源端口（異或）、目的IP+目的端口、源目IP、源IP地址+目的IP地址+源端口號+目的端口號、源端口、目的端口，Userip和網關共13種分流方式。
  • 支持數據報文和控制報文按照不同的處理路徑，或者按照同樣的處理路徑進行處理。
  • 支持Console、Telnet/SSH和動態API（Linux平臺）三種配置方式。
  • GTP報文恢復率100%，GRE報文恢復率100%。
  • 處理GTP協議時，一對RTM+CDP卡可以線速支持2對10GE鏈路與24對GE鏈路。
  • 處理GRE協議時，一對RTM+CDP卡可以線速處理40Gbps的流量，其中VJ解壓縮率可支持到50%，GRE最大報文封裝數目無限制。
  • 后端分析計算機最多支持512臺。
  • 支持動態多元組規則和動態內容規則，響應時間小于1ms。
  • 支持128K帶掩碼的一級多元組過濾規則，規則多少與性能無關聯關系。
  • 報文延時最長不超過500us。
三、兩種應用模式

（1） 后輸入輸出方式，采用CDP1000+RTM2402，2個萬兆以太網輸入輸出，24個千兆以太網輸入輸出。適合于輸入為千兆鏈路或者比較飽和的萬兆鏈路的應用環境。一塊CDP1000的GRE和GTP流量處理能力達到40Gbps。

后輸入輸出方式
后輸入輸出方式
后輸入輸出方式

（2） 匯聚輸入輸出方式：CDP1000+CNT8（或CNT16）模式：通過多個萬兆接口匯聚到綜合業務處理板進行3G流量處理，一個CNT8有8個萬兆以太網接口（而CNT16有16個萬兆以太網接口）。適合于雖然輸入線路為萬兆接口，但是流量較小的應用環境。一塊CDP1000的GRE和GTP流量處理能力達到40Gbps。根據實網流量情況（通常流量負載為鏈路帶寬的20%），可自由搭配CNT板卡和CDP1000板卡的數目。

匯聚輸入輸出方式
匯聚輸入輸出方式
